Sistema de Montagem siMetrix 46
Conjunto Deslizante Bidirecional KGL 46
Aplicação

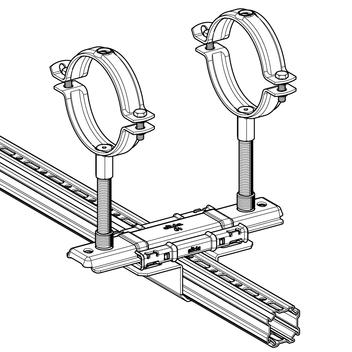

Conjunto deslizante bidirecional para consolas simples e duplas guiadas no Perfil siMetrix PRO 46. As opções de ligação variam consoante a carga, utilizando a rosca tripla 3G: M10, M16 e 1/2".
Instalação
Para instalações suportadas a partir de DN 100, deve ser montada uma porca de bloqueio na rosca tripla 3G em ambos os conjuntos deslizantes.
Dados Técnicos
| Tipo | Vz,zul [kN] | - Vz,zul [kN] |
|---|---|---|

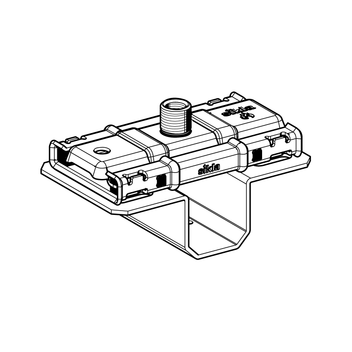

| KGL H3G-PL 46 | 11,04 | 3,45 |

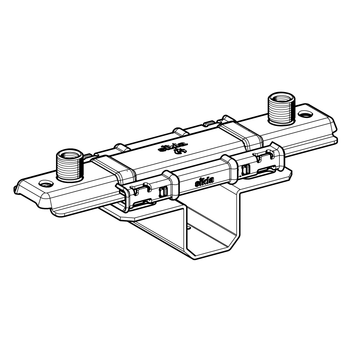

| KGL H3G2-PL 46 | 11,04 | 3,45 |
| Intervalo de temperatura permanente do conjunto deslizante: | 130°C |
| Coeficiente de atrito estático µ0: | 0,07 |
| Coeficiente de atrito deslizante µ: | 0,07 |
| Coeficiente de atrito estático µ0 MPH/Perfil: | 0,20 |
| Binário de aperto dos parafusos siMetrix: | 15 Nm |
| Material: | |
| Elemento deslizante e placa de retenção: | Aço, HCP |
| Barra deslizante: | Poliamida (reforçada com fibra de vidro), revestida com MoS2 |
| Tipo | Braço de alavanca máx.: [mm] | Trajeto de deslizamento máx. s: [mm] |
|---|---|---|
| KGL H3G-PL 46 | 250 | 100 |
| KGL H3G2-PL 46 | 250 | 140 |
