Aplicação

Suporte para a instalação em Perfis siFramo, Perfis 41 e vigas de aço, para suportar a tubagem adjacente. A Abraçadeira U Clamp pode ser usada como uma alternativa às Abraçadeiras U Bolt para uma instalação direta na subestrutura. A base deslizante reduz a fricção entre as tubagens e a subestrutura. O revestimento de plástico garante um isolamento galvânico entre as tubagens e a Abraçadeira, assim como na subestrutura. (Permitindo prender por exemplo tubos de aço inoxidável).

Configuração

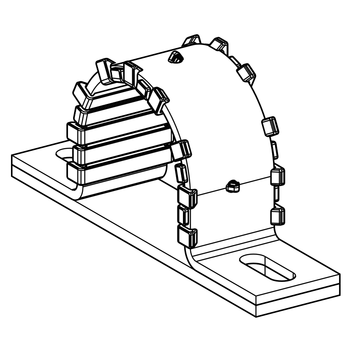

Abraçadeira U Clamp RUC I com revestimento de plástico. Placa deslizante fechada.

Instalação

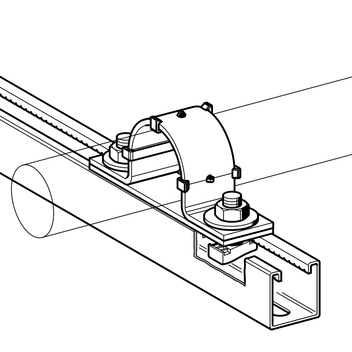

Dependendo da subestrutura são possíveis as seguintes conexões:

a)
Em perfis siFramo com parafusos FLS
b)
Em perfis 41 com parafusos M10 e Porca adequada
c)
Em vigas de aço (H-, I- e duplo U) com parafusos M10

Dados Técnicos

Tipo
Carga perm.
Fy
[kN]
Carga perm.
Fz
[kN]

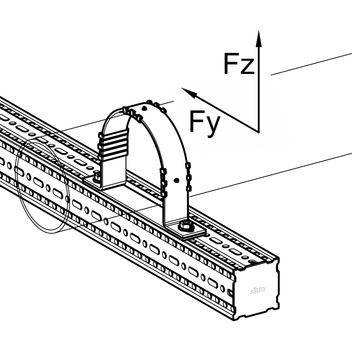

22 - 116 0,6 2,3
141 - 325,5 0,2 0,8

As cargas máx. perm. foram determinadas de acordo com a norma DIN EN 13480-3 anexo J.

Para a instalação em vigas de aço e Perfis 41, as capacidades de carga (e partes de conexão) devem ser verificadas.

Material:
Abraçadeira:
Aço, HCP
Revestimento e base deslizante:
Resina termoplástica
Temperatura de alcance:
-20°C a +90°C (no revestimento e base deslizante)

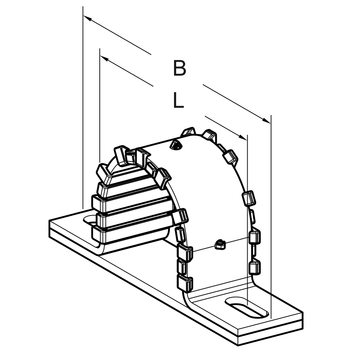

TipoNBMaterial
[mm]
B
[mm]
L
[mm]
Diâmetro
[mm]
Peso
[kg]
Quant.
[caixa]
Código
221540 x 41288511 x 200,2125 805068
282040 x 41349111 x 200,2225 805069
352540 x 41419811 x 200,2525 805070
43,53240 x 4149,5106,511 x 200,2725 805071
49,54040 x 4155,5112,511 x 200,2825 805072
625040 x 416812511 x 200,3325 805073
77,56540 x 4183,5140,511 x 200,4025 805074
90,58040 x 4196,5153,511 x 200,4325 805075
11610040 x 422217911 x 200,5225 805076
14112540 x 424720411 x 200,6110 805077
17015040 x 427623311 x 200,7310 805078
22120040 x 432728411 x 200,8810 805079
27525040 x 438133811 x 201,095 805080
325,530040 x 4431,5388,511 x 201,281 805081
