Sistema de Montagem siMetrix 46
Base de Ligação AP 46
Aplicação
Permite a ligação de uma consola AK 46 ou de uma base WBD 46 a vigas de aço com larguras de flange de 80 a 120 mm.
Configuração
Base de ligação

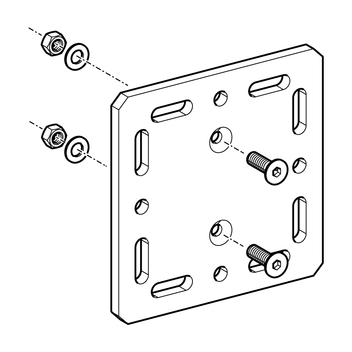

Conjunto de montagem AP:
2 Parafusos cabeça de embeber M10 x 35 - 8,8
2 Porcas sextavadas M10
2 Anilhas
Instalação

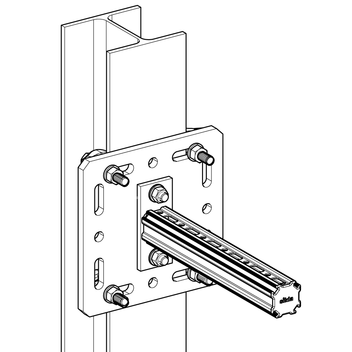

Ligação por encaixe da base de ligação com o suporte AK 46 ou WBD 46 utilizando parafusos e porcas de cabeça de embeber. Fixação forçada a vigas de aço com o conjunto de montagem MS 5P M12 S.
Dados Técnicos

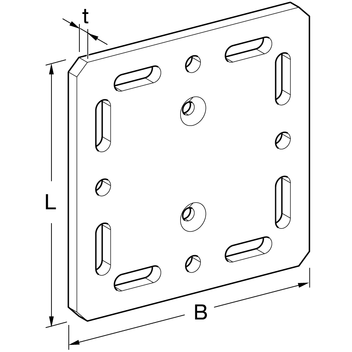

| L [mm] | B [mm] | t [mm] | Furos redondos para | Ligação à flange Largura [mm] | Binário de aperto Conjunto de montagem [Nm] |
|---|---|---|---|---|---|
| 220 | 220 | 12 | M12 | 80 - 120 | 81 |
| Material: | |
| Base de ligação: | Aço, HCP |
| Parafusos: | Aço DIN EN ISO 10642, classe 8.8, HCP |
| Porca: | Aço, classe 8, HCP |
| Anilhas: | Aço, HCP |
