Aplicação

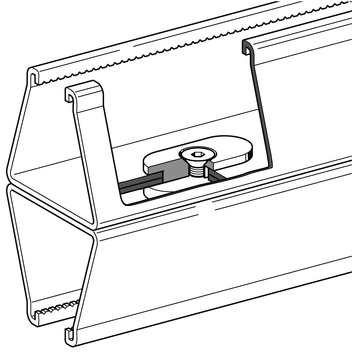

Para montar perfis duplos a partir da união de perfis com rasgo tipo III ou IV e com uma espessura mínima de 2,5 mm.
Esta montagem deve ser feita obrigatoriamente com chave dinamométrica, de modo a garantir os valores estáticos.

Atenção: Estes valores só são garantidos para a montagem de perfis Sikla.

Configuração

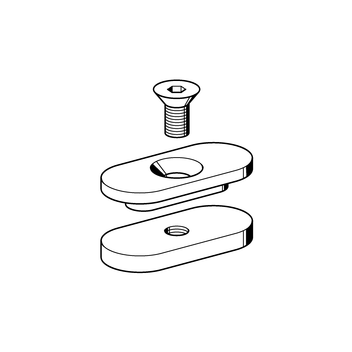

Constituído por duas bases de união (uma roscada e outra de pressão) e por um parafuso sextavado interior M8 (DIN 7991).

Instalação

Distância máxima entre duas peças de união é de 500 mm, sendo necessário uma unidade no final de cada perfil.
Aperto: M = 25 Nm

Dados Técnicos

Material:
Ferro fundido maleável, electro-galvanizado
TipoPara perfil SiklaPeso
[kg]
Quant.
[caixa]
Código
KL 141/21/2,0 bis 41-75/75/3,00,1150 118055
