Sistema de montagem Pressix CC 41

Ângulo Conector CN CC 41

Aplicação

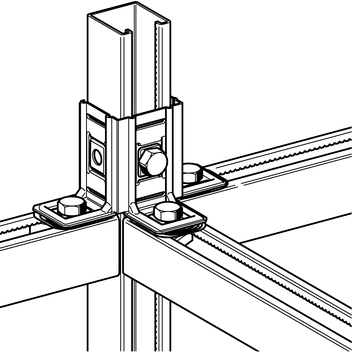

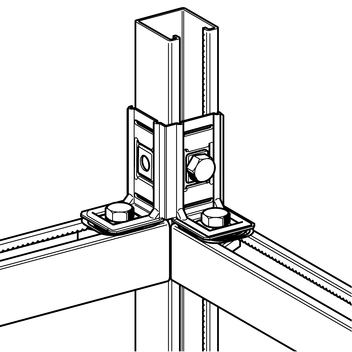

Elemento de ligação pré-montado, optimizado para a ligação de perfis da série 41 para ângulos de 90º. Deve usar-se preferencialmente em combinação com perfis 41/41.

  • Ajusta automaticamente quando apertado e aguenta o seu próprio peso.
  • União segura em resultado do formato e do aperto. Pré-montado com porca CC e parafuso hexagonal M10. Elevada rigidez devido à qualidade do material e ao seu formato especial.

Configuração

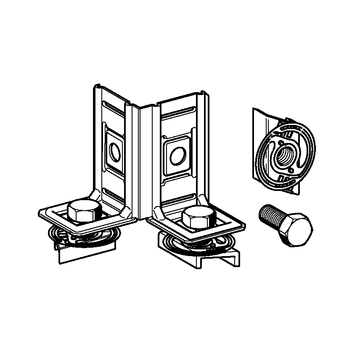

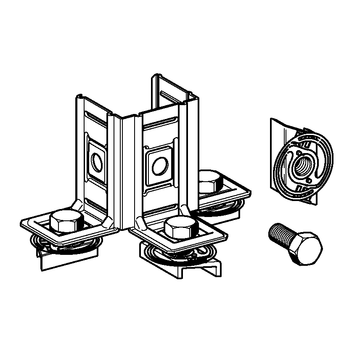

Com porca rápida NT CC 41 e parafuso SKT, fornecidos separados (CC 41-3: 3 peças e CC 41-4: 4 peças).

Dados Técnicos

Carga máx.recomendada:
Fperm = 2,0 kN / por ângulo conector
Aperto:
40 Nm
Material:
Aço, pré-galvanizado nach DIN EN 10346 / electro-galvanizado
TipoPeso
[kg]
Quant.
[caixa]
Código
CC 41-30,2610 180254
CC 41-40,3610 180245
