SOLUÇÕES INOVADORAS
DE SUPORTAGEM

Aplicação

Elemento de rápida ligação para a montagem eficiente de abraçadeiras e outros elementos de construção em todos os perfis Sikla da série 27/27 e 27/15.

  • Permite poupar tempo devido à pré-montagem do bloco – substitui 4 peças individuais.
  • Fácil ajuste da altura dentro do perfil.
  • Devido á força da sua mola integrada, permite o auto- suporte em perfis verticais. Pode, no entanto, ser facilmente movido, ao longo do perfil.
  • O varão roscado não se desenrosca, prevenindo desaparafusamentos acidentais.
  • A partir dos 175 mm, a Tesoura de Corte PBC permite facilmente o corte do varão, a cada 10 mm de distância entre as ranhuras, sem danificar a rosca.

Configuração

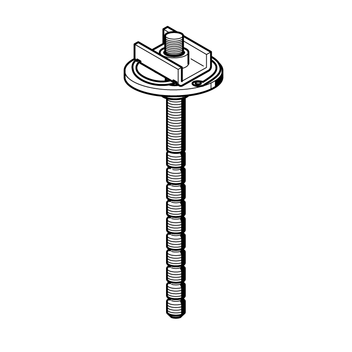

Totalmente pré-montado com garra de perfil, varão roscado e porca.

Instalação

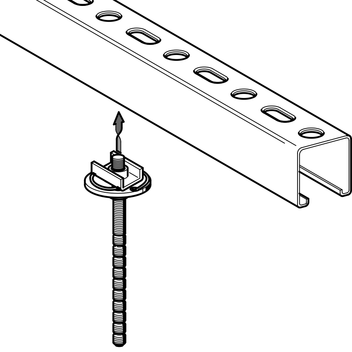

1) Insira o Bloco Pressix CC 27 no perfil e
2) Aperte a porca até ao máx. de 10 Nm e a instalação está concluída.

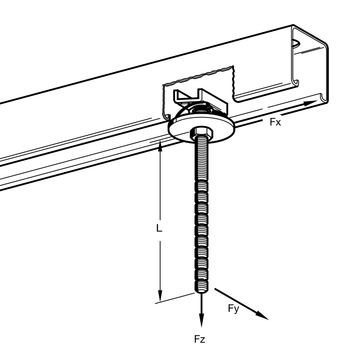

Dados Técnicos

Fz =
1,5 kN
Fx =
0,8 kN
Fy =
Força lateral admitida no final do varão roscado

Material:
Aço, electro-galvanizado
TipoL
[mm]
Fy
[N]
Peso
[kg]
Quant.
[caixa]
Código
M8 x 3535750,03100 195888
M8 x 7575350,05100 195895
M8 x 125125200,0650 195901
M8 x 175175-0,0850 195918
M8 x 275275-0,1150 195925
