Aplicação

Elemento de rápida ligação para a montagem eficiente de abraçadeiras e outros elementos de construção em todos os perfis Sikla da série 27/27 e 27/15.

  • Permite poupar tempo devido à pré-montagem do bloco – substitui 2 peças individuais.
  • Devido à força da sua mola integrada, permite o auto-suporte em perfis verticais. Pode, no entanto, ser facilmente movido, ao longo do perfil.
  • Pode combinar-se com os varões Pressix PNS, varões roscados, parafusos e outros elementos roscados.

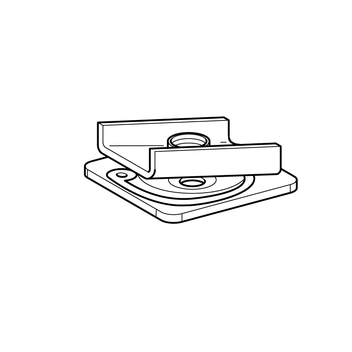

Configuração

Bloco totalmente pré-montado.

Instalação

1) Insira o Bloco no perfil;
2) Vire a garra de perfil 90 graus para a direita (a porca de perfil colocase na posição “stop”);
3) Aperte a porca ou outro elemento de ligação até 10 Nm, para concluir a instalação.

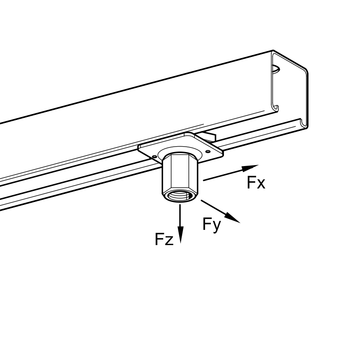

Dados Técnicos

Fz =
1,5 kN
Fx =
0,8 kN

Material:
Aço, electro-galvanizado
TipoPeso
[kg]
Quant.
[caixa]
Código
M80,01100 195932
M100,01100 117357
