Base de Montagem GPL F 80 Stabil

Aplicação

Adaptador para a instalação de abraçadeiras a perfis Framo F 80 ou sistemas de perfil através de tubo roscado 1/2" ou conexão roscada.

Instalação

Conexão directa da base ao Perfil Framo F 80 através de 4 parafusos FLS F 80. Conexão ao Sistema de perfis através de Porca Rápida CC 41 e parafusos hexagonais. Os dois orifícios perfurados na Base permitem a instalação em superfícies de betão.

Dados Técnicos

O momento flector máx. do Tubo Roscado 1/2" Mbmax não deve ser excedido. As cargas laterais na abraçadeira também devem ser consideradas.

Tipo
Tensão
[kN]
Força lateral
[kN]
Momento fletor perm.
[Nm]
GPL F 80 ST-1/2" 18,0 13,0 53
GPL F 80 ST-3/4" 18,0 13,0 138
GPL F 80 ST-1" 18,0 13,0 277

Material:
Aço, electro-galvanizado

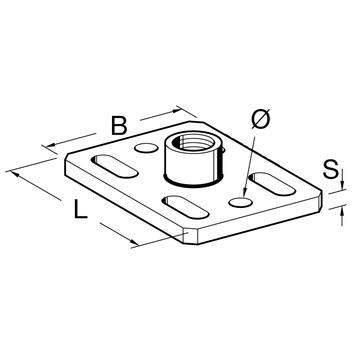

TipoDimensões
L x B x s
[mm]
Orifício alongado
d x a
[mm]
ø
[mm]
Peso
[kg]
Quant.
[caixa]
Código
GPL F 80 ST-1/2"110 x 80 x 811 x 31110,5025 451280
GPL F 80 ST-3/4"110 x 80 x 811 x 31110,5025 451281
GPL F 80 ST-1"110 x 80 x 811 x 31110,5025 451282
