SOLUÇÕES INOVADORAS
DE SUPORTAGEM
Abraçadeiras e Acessórios

Abraçadeira Stabil Tipo C

Aplicação

Abraçadeira para ser usada em todo o tipo de instalações, de acordo com a norma DIN 3567 Tipo C standard para elementos de suspensão. As dimensões estão de acordo com a exigências da aprovação VdS.

Configuração

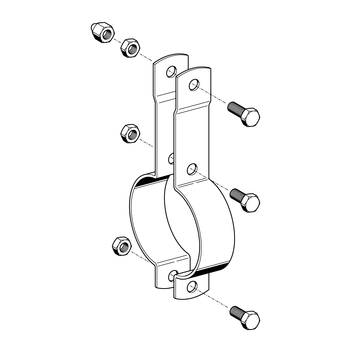

Com parafusos e porcas pré-montados: M10, classe 8.8.

Dados Técnicos

Material:
Aço, electro-galvanizado

DN
Carga máx. admitida (tensão)
40 - 200 8,5 kN

A carga máxima recomendada foi calculada utilizando métodos estáticos específicos relativos à carga de rutura e restringindo a deflexão máxima a 1,5 mm ou 2% do diâmetro máximo de cada abraçadeira.

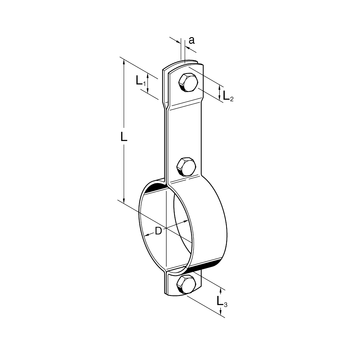

DN
D
[mm]
b x s
[mm]
L
[mm]
a
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
40 50 40 x 4 95 7 22 17 25
50 62 40 x 4 111 7 22 17 25
65 78 40 x 4 134 7 22 17 25
80 91 40 x 4 156 7 22 17 30
100 116 40 x 4 188 7 22 17 30
125 148 40 x 4 204 7 22 17 30
150 173 40 x 4 217 7 22 17 30
200 225 40 x 4 243 7 22 17 30
NBø do tubo
[mm]
Peso
[kg]
Quant.
[caixa]
Código
40 48,30,4425 152404
50 60,30,5125 152413
65 76,10,5625 152422
80 88,90,6525 152431
100114,30,7810 152440
125139,71,0810 152459
150168,31,1810 152468
200219,11,3910 152477
